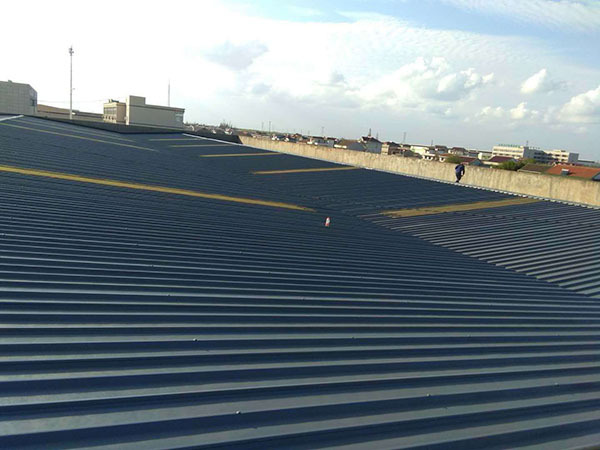

彩鋼瓦屋面經(jīng)過(guò)長(zhǎng)時(shí)間使用，難免會(huì)出現(xiàn)生銹腐蝕等情況，為了不影響它的使用效果，我們就要及時(shí)對(duì)其進(jìn)行除銹防腐翻新作業(yè)，下面就由無(wú)錫亮劍噴涂工程小編與大家分享彩鋼瓦屋面除銹防腐翻新施工方案，以便為有需要的用戶提供參考。

一、鋼結(jié)構(gòu)基面處理

1.鋼結(jié)構(gòu)涂層施工

1.1 涂層施工前用毛刷或壓縮空氣將表面、陰角、溝槽的粉塵清除干凈。

1.2 按產(chǎn)品規(guī)定配比配制涂料，并攪拌均勻，熟化時(shí)間控制在30分鐘，在6小時(shí)內(nèi)施工完畢，涂裝間隔不能小于24小時(shí)，不大于7天。

1.2 施工溫度在5度-35度，相對(duì)濕度≤85%，在有雨、霧、雪和較大灰塵條件下不可施工。

1.4 施工所用工具應(yīng)清潔干燥，涂料不得混有水分、香蕉水、醇類(lèi)溶劑、汽油等及其它雜質(zhì)，涂料現(xiàn)配現(xiàn)用，須在6小時(shí)內(nèi)施工完畢，以防止結(jié)膠，造成不必要的損失，提高施工成本。

1.5確認(rèn)無(wú)漏除、無(wú)銹粉的情況下進(jìn)行涂層施工。

1.6 涂層涂刷應(yīng)均勻美觀，做到不漏涂、不誤涂、不掛流、無(wú)剝落、無(wú)損壞、無(wú)針孔、無(wú)明顯皺折現(xiàn)象。

1.7 前道工序完成后，必須達(dá)到產(chǎn)品的實(shí)干時(shí)間，再進(jìn)行下道工序的施工。

1.8 涂刷時(shí)應(yīng)保證涂層的厚度、均勻度、底漆采用醇酸磁漆底漆，一遍干膜厚度為50um，面漆采用醇酸磁漆面漆二遍干膜厚度為100um，總厚度不小于150um。

1.9 涂刷時(shí)應(yīng)保持每遍涂層的厚度和涂層的總厚度。

1.10 驗(yàn)收標(biāo)準(zhǔn)：目測(cè)無(wú)皺折、掛流、氣泡、露底、針孔等現(xiàn)象或用測(cè)厚儀檢測(cè)。

二、筒身外壁涂裝工程

1、鋼絲刷、鏟刀等工具將煙囪表面浮塵、污垢等附著物清理干凈

2、用代用巾或壓縮空氣將煙囪表面的粉塵清除干凈，再進(jìn)行涂裝。

3、基面必須干燥，在深度為20mm的厚度層內(nèi)，含水率不應(yīng)大于6%方可進(jìn)行涂層施工。

4、涂刷應(yīng)均勻美觀，并做到不掛流、不漏涂、不誤涂、無(wú)針孔、無(wú)明顯皺折現(xiàn)象。

5、涂刷時(shí)應(yīng)保持每遍涂層的厚度和漆膜總厚度，其漆膜總厚度不應(yīng)小于160um。

6、嚴(yán)格按照產(chǎn)品說(shuō)明書(shū)和行業(yè)規(guī)范進(jìn)行施工。

7、嚴(yán)格按照產(chǎn)品要求配比均勻。

8、陰雨、重霧等天氣應(yīng)停止施工，待天氣晴朗符合施工要求再進(jìn)行施工。

9、本工程航標(biāo)采用氯磺化聚乙烯底漆一遍、面漆一遍。

三、中間檢查和終極檢查

1、中間檢查

在施工過(guò)程中應(yīng)進(jìn)行檢查，根據(jù)工藝要求和甲方要求及每道工序結(jié)束后，應(yīng)經(jīng)檢查驗(yàn)收再進(jìn)行下道工序施工，確定好檢查點(diǎn)、停工待檢點(diǎn)，必須檢查合格后，才能進(jìn)入下道工序施工。

2、終極檢查

在施工完成后，檢查將在施工設(shè)施拆除前三天組織進(jìn)行。

我們要按照上述要求對(duì)彩鋼瓦屋面進(jìn)行除銹防腐翻新作業(yè)，切實(shí)提高彩鋼瓦翻新質(zhì)量和效果。如果您對(duì)彩鋼瓦翻新有任何疑問(wèn)，歡迎隨時(shí)與我們聯(lián)系哦！
